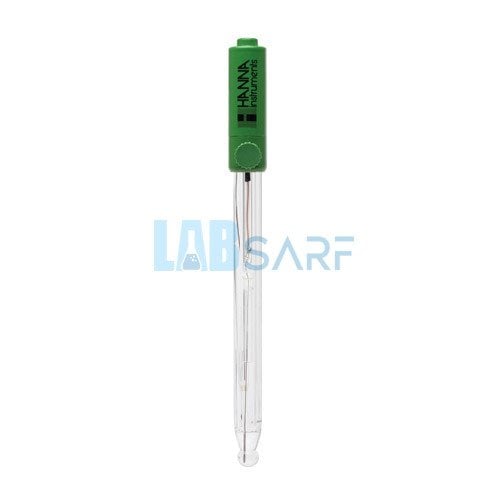

BNC + Pin Konnektörlü Doldurulabilir Kombinasyon pH Elektrodu
HI1131P, BNC ve pin konnektörü olan bir cam gövdeli, yeniden doldurulabilir, çift bağlantılı pH elektrodudur.
Pin konektörü, HI2221, HI2222 ve HI2223 masaüstü sayaçlarının CAL Check işlevini etkinleştirmek için kullanılır.
Bu elektrot, dış referans hücresinde tek bir seramik bağlantıya sahiptir ve küresel pH algılama kısmı, yüksek sıcaklık camından yapılmıştır.
Bu tasarım değerlendirmesi, laboratuvar numuneleri, sıvı numuneler ve yüksek sıcaklık numunelerinin yanı sıra genel amaçlı kullanım için idealdir.
Doldurulabilir Elektrot
Çift Kavşak Tasarımı
Yüksek Sıcaklık (HT) Cam
Hanna Instruments, birçok farklı uygulama için tasarlanmış çok çeşitli pH elektrotları sunar.
pH'ı algılamak için kullanılan cam tipi, ampul şekli, gövde malzemesi, bağlantı tipi, referans tipi ve kullanılan elektrolit tasarımla ilgili hususlardan sadece birkaçıdır.
HI1131P, yüksek sıcaklık (HT) cam, küresel ampul, cam gövde, tek seramik frit, çift bağlantı kullanır ve 3.5M KCl ile yeniden doldurulabilir.
Yüksek Sıcaklık Cam Formülasyonu
Çok yüksek sıcaklıklarda pH ölçümü hassas cam ampul için zararlıdır ve ömrünü kısaltır.
Genel amaçlı (GP) camlı bir pH elektrodu 25 o C'de 100 megaohm dirence sahip olurken, HT camın direnci 25 o C'de 400 megaohm civarında olacaktır.
HI1131P yüksek sıcaklıklarda kullanıldığından direnç yaklaşmaya düşer. HI1131P, 0 ila 100 o C arasında ölçüm yapan numunelerle kullanıma uygundur.
Küresel Cam Uç
Küresel ampul genel amaçlı kullanım içindir. Diğer uç şekilleri arasında penetrasyon için konik ve yüzey ölçümleri için düz uç bulunur.
Cam Gövde
Cam gövde laboratuvar kullanımı için idealdir.
Cam, birçok sert kimyasala karşı dayanıklıdır ve kolayca temizlenir.
Cam gövde aynı zamanda dahili referans elektrolitine hızlı bir ısı transferine izin verir.
Referans hücre tarafından üretilen mV sıcaklığa bağlıdır.
Elektrot dengeye ne kadar hızlı ulaşırsa, referans potansiyeli o kadar kararlı olur.
Tek Seramik Çift Bağlantı Referansı
HI1131P, çift bağlantı tasarımıdır. pH elektrotları, tek bağlantı veya çift bağlantı olarak mevcuttur.
Farklılıkların tam bir açıklaması için aşağıya bakın.
Tuz köprüsü olarak da bilinen bağlantı, elektrik devresinin gerekli bir bileşenidir.
İyonların hareketi, sabit bir okuma için bağlantı noktasından akmalıdır.
Dış referans tek bir seramik frite sahiptir.
Seramik, cam gövde ile kolayca eriyen ve benzer bir genleşme katsayısına sahip olan gözenekli bir malzemedir.
Tek bir seramik bağlantı, 15-20 μL/saat akış hızına sahiptir.
Diğer bağlantı tipleri daha yüksek akış hızlarında mevcuttur ve farklı malzemelerden yapılmıştır.
Doldurulabilir
HI1131P yeniden doldurulabilir bir sondadır.
Çift bağlantılı bir pH elektrodu olduğundan, dolgu çözeltisi HI7082 3.5M KCl'dir.
Bu çözelti, tek bağlantı elektrotunda olduğu gibi gümüş içermez.
Gümüşün olmaması, bağlantı yüzeyinde herhangi bir gümüş çökeltisinin oluşmasını ve onu tıkamasını önleyecektir.
Bağlantının tıkanması, sürüklenen ve düzensiz okumalara neden olacaktır.
BNC + Pin Konnektör
HI1131P, bir BNC ve pin konektörü kullanır.
BNC konektörü, dişi BNC prob girişine sahip herhangi bir pH metrede kullanılabildiği için evrenseldir.
Pin konektörü, aşağıdaki masaüstü pH metrelerde CAL Check işlevini etkinleştirmek için kullanılır; HI122, HI123, HI221, HI222, HI223, HI2221, HI2222 ve HI2223.
Tek Bağlantılı ve Çift Bağlantılı pH Elektrotları
Geleneksel elektrotlar normalde tek bağlantıdır.
Yukarıdaki şekilde gösterildiği gibi, bu elektrotlar, dahili referans teli ile harici çözüm arasında yalnızca tek bir bağlantıya sahiptir.
Yüksek basınç, yüksek sıcaklık, yüksek oranda asidik veya alkali çözeltiler gibi olumsuz koşullar
altında, elektrolitin bağlantı boyunca pozitif akışı genellikle tersine dönerek numune çözeltisinin referans bölmesine girmesine neden olur.
Bu işaretlenmeden bırakılırsa, referans elektrot kirlenebilir ve bu da elektrotun tamamen arızalanmasına neden olabilir.
Tek bağlantılı elektrotlarla ilgili diğer bir potansiyel sorun, gümüş klorür (AgCl) çökelmesine bağlı olarak bağlantının tıkanmasıdır.
Gümüş, Tris tamponu veya ağır metaller içeren numunelerde kolaylıkla çökebilir.
Elektrolit çözeltisi numune ile temas ettiğinde, bir miktar AgCl, bağlantının dış yüzünde çökecektir. Sonuç, sensörden elde edilen değişken okumalardır.
Hanna'nın çift bağlantı sistemi adından da anlaşılacağı gibi iki bağlantıya sahiptir, bunlardan sadece biri şekilde görüldüğü gibi numune ile temas halindedir.
Olumsuz koşullar altında, aynı numune girişi eğilimi açıktır. Ancak referans elektrot sistemi ara
elektrolit alanından fiziksel olarak ayrıldığından elektrotun kontaminasyonu en aza indirilir.
Dış referans hücresi "gümüş içermeyen" bir dolgu solüsyonu kullandığından, bağlantının tıkanma olasılığı da çift bağlantı elektrotu ile azaltılır.
Gümüş olmadığı için birleşme yerini tıkayacak çökelti oluşmaz.
| Maksimum Basınç | : | 0.1 bar |
| Bağlantı | : | BNC + pin* |
| Menzil | : | pH: 0 ila 13 |
| Gövde Malzemesi | : | bardak |
| Kablo | : | koaksiyel; 1 m (3,3') |
| Açıklama | : | doldurulabilir, kombinasyon pH elektrodu |
| Referans | : | çift, Ag/AgCl |
| Elektrolit | : | 3.5M KCl |
| Önerilen Çalışma Sıcaklığı | : | 0 ila 100°C (32 ila 212°F) — HT |
| İpucu / Şekil | : | küresel (çap: 9,5 mm) |
| Sıcaklık sensörü | : | sadece DIN modeli |
| amplifikatör | : | sadece DIN modeli |
| Tavsiye edilen kullanım | : | laboratuvar genel amaçlı, bira |
| Özel not | : | * CAL Check™ sistemli pH metreler için |
