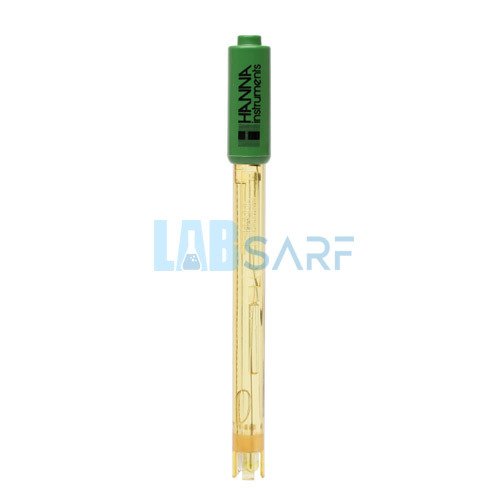

HI9214N ile kullanım için pH Elektrodu

HI12170, HI9214N ile kullanım için 3 kutuplu vidalı kapaklı bir PEI gövdeli, tek seramik bağlantı pH elektrodudur.

Bu tasarım düşüncesi, ideal genel amaçlı laboratuvar kullanımıdır.

Elektrolit doldurmaya gerek yok.

HI99214N pH metre ile kullanım için yapılmıştır.

Genel amaçlı laboratuvar kullanımı için harika.

Hanna Instruments, birçok farklı uygulama için tasarlanmış çok çeşitli pH elektrotları sunar.pH'ı algılamak için kullanılan cam tipi, ampul şekli, gövde malzemesi, bağlantı tipi, referans tipi ve kullanılan elektrolit tasarımla ilgili hususlardan sadece birkaçıdır.

HI12170, genel amaçlı (GP) cam, küresel ampul, polieterimid (PEI) gövde, tek seramik frit ve çift bağlantı kullanır.

Genel Amaçlı Cam Formülasyon

Çok yüksek sıcaklıklarda pH ölçümü hassas cam ampul için zararlıdır ve ömrünü kısaltır.

Genel amaçlı (GP) camlı bir pH elektrotu 25 ° C'de 100 megaohm dirence sahip olurken, LT camın direnci 25 ° C'de 50 megaohm civarında olacaktır.

LT camı, GP camına yaklaşacaktır. GP cam kullanılıyorsa, direnç optimum aralığın üzerine çıkarak empedansın artmasına ve sonuçta ölçümün etkilenmesine neden olur.

HI12170, 0 ila 70 ° C arasında ölçüm yapan numunelerle kullanıma uygundur .

Küresel Ampul

Küresel ampul genel amaçlı kullanım içindir. Diğer uç şekilleri arasında penetrasyon için konik ve yüzey ölçümleri için düz uç bulunur.

PEI Gövdesi

HI12170'in gövdesi polieterimid (PEI) reçinesinden oluşur. PEI gövdesi, çok çeşitli uygulamalar için uygundur ve dayanıklılığı sayesinde saha ölçümlerinde mükemmeldir.

Küresel cam ucun etrafındaki koruma, elektrotun kazara çarpması veya düşmesi nedeniyle kırılmayı en aza indirir.

PEI plastik, birçok agresif kimyasala kimyasal olarak dirençli olan yüksek kaliteli bir plastiktir.

Çift Kavşak Referansı

Çift bağlantı elektrotunun referans telini çevreleyen bir iç bölmesi vardır.

Ag/AgCl referans telini barındıran iç bölmenin elektrolitinde gümüş iyonları bulunur; bu bölmenin dışındaki elektrolit gümüş içermez.

Çift bağlantı tasarımı, elektrottan neredeyse hiç gümüşün numuneye girmediği anlamına gelir.

Bu tasarım, numunedeki gümüş iyonlarının istenmediği veya bağlantı üzerinde gümüş çökeltilerinin oluşma ihtimalinin yüksek olduğu uygulamalarda ölçüm yapılmasına izin verir.

3 Kutuplu Vidalı Kapak Konnektörü

HI1217D, 3 kutuplu vidalı kapak konektörü kullanır. Bu tip konektör yalnızca HI9214N pH metre için yapılmıştır.

Diğer konektör türleri arasında BNC, DIN, T-tipi ve 3.5mm sayılabilir. Bu tip konektörler, belirli bir sayaç tipi için tescilli olma eğilimindedir ve birbirinin yerine kullanılamaz.

Tek bağlantılı elektrotlar, 3.5M KCl içeren HI7071 gibi bir dolgu çözeltisi kullanırken, çift bağlantılı elektrotlar tipik olarak 3.5M KCl içeren HI7082 kullanır.

Geleneksel elektrotlar normalde tek bağlantıdır. Yukarıdaki şekilde gösterildiği gibi, buelektrotlar, dahili referans teli ile harici çözüm arasında yalnızca tek bir bağlantıya sahiptir.

Yüksek basınç, yüksek sıcaklık, yüksek oranda asidik veya alkali çözeltiler gibi olumsuz koşullar altında, elektrolitin bağlantı boyunca pozitif akışı genellikle tersine dönerek numune çözeltisinin referans bölmesine girmesine neden olur.

Bu işaretlenmeden bırakılırsa, referans elektrot kirlenebilir ve bu da elektrotun tamamen arızalanmasına neden olabilir.

Tek bağlantılı elektrotlarla ilgili diğer bir potansiyel sorun, gümüş klorür (AgCl) çökelmesine bağlı olarak bağlantının tıkanmasıdır.

Gümüş, Tris tamponu veya ağır metaller içeren numunelerde kolaylıkla çökebilir.

Elektrolit çözeltisi numune ile temas ettiğinde, bir miktar AgCl, bağlantının dış yüzünde çökecektir. Sonuç, sensörden elde edilen değişken okumalardır.

Hanna'nın çift bağlantı sistemi adından da anlaşılacağı gibi iki bağlantıya sahiptir, bunlardan sadece biri şekilde görüldüğü gibi numune ile temas halindedir.

Olumsuz koşullar altında, aynı numune girişi eğilimi açıktır. Ancak referans elektrot sistemi ara elektrolit alanından fiziksel olarak ayrıldığından elektrotun kontaminasyonu en aza indirilir.

Dış referans hücresi "gümüş içermeyen" bir dolgu solüsyonu kullandığından, bağlantının tıkanma olasılığı da çift bağlantı elektrotu ile azaltılır.

Gümüş olmadığı için birleşme yerini tıkayacak çökelti oluşmaz.
