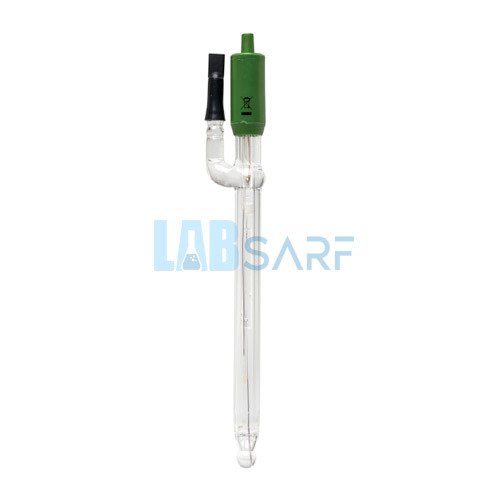

Yan Kol Yapısı ve BNC Konnektörlü Yeniden Doldurulabilir pH Elektrodu
HI1135B, BNC konektörlü cam gövdeli, yeniden doldurulabilir, çift bağlantılı pH elektrodudur.
Bu elektrot, dış bağlantıda çift seramik bağlantıya sahiptir ve pH algılama kısmı yüksek sıcaklıklı camdan yapılmıştır.
HI1135B ayrıca daha hızlı akış hızı sağlayan bir cam yan kol yapısına sahiptir.
Bu tasarım düşüncesi, sürekli pH izlemenin gerekli olduğu uygulamalar için idealdir.
Doldurulabilir Elektrot
Çift Kavşak Tasarımı
Yan Kol Yapısı
Hanna Instruments, birçok farklı uygulama için tasarlanmış çok çeşitli pH elektrotları sunar.
pH'ı algılamak için kullanılan cam tipi, ampul şekli, gövde malzemesi, bağlantı tipi, referans tipi ve kullanılan elektrolit tasarımla ilgili hususlardan sadece birkaçıdır.
HI1135B, yüksek sıcaklık (HT) cam, küresel ampul, cam gövde, çift seramik frit, çift bağlantı kullanır ve 3.5M KCl ile yan kol yapısı aracılığıyla yeniden doldurulabilir.
Yüksek Sıcaklık Cam Formülasyonu
Çok yüksek sıcaklıklarda pH ölçümü hassas cam ampul için zararlıdır ve ömrünü kısaltır.
Genel amaçlı (GP) camlı bir pH elektrotunun direnci 25°C'de 100 megaohm iken, HT camın direnci 25°C'de 400 megaohm civarında olacaktır.
HI1135B yüksek sıcaklıklarda kullanıldığından, GP camına yaklaşmak için direnç azalır.
HI1135B, 0 ila 100°C arasında ölçüm yapan numunelerle kullanıma uygundur.
Küresel Ampul
Küresel ampul genel amaçlı kullanım içindir. Diğer uç şekilleri arasında penetrasyon için konik ve yüzey ölçümleri için düz uç bulunur.
Cam Gövde
Cam gövde laboratuvar kullanımı için idealdir.
Cam, birçok sert kimyasala karşı dayanıklıdır ve kolayca temizlenir.
Cam gövde aynı zamanda dahili referans elektrolitine hızlı bir ısı transferine izin verir.
Referans hücre tarafından üretilen mV sıcaklığa bağlıdır.
Elektrot dengeye ne kadar hızlı ulaşırsa, referans potansiyeli o kadar kararlı olur.
Çift Seramik Bağlantı
Çift seramik bağlantı, referanstan solüsyona daha hızlı elektrolit akışı sağlar.
Standart bir pH elektrotu, 15 ila 20 µL/saat elektrolit akışına izin veren tek bir seramik bağlantı
kullanır; HI1135B, 30 ila 40 µL/saat elektrolit akışı sağlayan iki seramik bağlantıya sahiptir.
Bu daha yüksek akış hızı, genellikle uzun bir stabilizasyon süresinin gözlemlendiği saf su gibi
viskoz çözeltilerde veya düşük iletkenliğe sahip numunelerde daha hızlı elektrot yanıtı ve daha kararlı ölçüm sağlar.
Yan Kol Yapısı
HI1135B, özel yan kol yapısı aracılığıyla yeniden doldurulabilir bir sondadır.
Yan kol, sürekli izleme gerektiren uygulamalarda elektrolit solüsyonunun sürekli doldurulmasını sağlar.
Çift bağlantılı bir pH elektrodu olduğundan, dolgu çözeltisi HI7082 3.5M KCl'dir.
Bu çözelti, tek bağlantı elektrotunda olduğu gibi gümüş içermez.
Gümüşün olmaması, bağlantı yüzeyinde herhangi bir gümüş çökeltisinin oluşmasını ve onu tıkamasını önleyecektir.
Bağlantının tıkanması, sürüklenen ve düzensiz okumalara neden olacaktır.
BNC Konnektörü
HI1135B, bir BNC konektörü kullanır. Bu tip konektör, dişi BNC prob girişi olan herhangi bir pH metrede kullanılabildiği için evrenseldir.
Diğer konektör türleri arasında DIN, vidalı tip, T tipi ve 3,5 mm sayılabilir.
Bu tip konektörler, belirli bir sayaç tipi için tescilli olma eğilimindedir ve birbirinin yerine kullanılamaz.
Tek Bağlantılı ve Çift Bağlantılı pH Elektrotları
Geleneksel elektrotlar normalde tek bağlantıdır.
Yukarıdaki şekilde gösterildiği gibi, bu elektrotlar, dahili referans teli ile harici çözüm arasında yalnızca tek bir bağlantıya sahiptir.
Yüksek basınç, yüksek sıcaklık, yüksek oranda asidik veya alkali çözeltiler gibi olumsuz koşullar
altında, elektrolitin bağlantı boyunca pozitif akışı genellikle tersine dönerek numune çözeltisinin referans bölmesine girmesine neden olur.
Bu işaretlenmeden bırakılırsa, referans elektrot kirlenebilir ve bu da elektrotun tamamen arızalanmasına neden olabilir.
Tek bağlantılı elektrotlarla ilgili diğer bir potansiyel sorun, gümüş klorür (AgCl) çökelmesine bağlı olarak bağlantının tıkanmasıdır.
Gümüş, Tris tamponu veya ağır metaller içeren numunelerde kolaylıkla çökebilir.
Elektrolit çözeltisi numune ile temas ettiğinde, bir miktar AgCl, bağlantının dış yüzünde çökecektir. Sonuç, sensörden elde edilen değişken okumalardır.
Hanna'nın çift bağlantı sistemi adından da anlaşılacağı gibi iki bağlantıya sahiptir, bunlardan sadece biri şekilde görüldüğü gibi numune ile temas halindedir.
Olumsuz koşullar altında, aynı numune girişi eğilimi açıktır. Ancak referans elektrot sistemi ara
elektrolit alanından fiziksel olarak ayrıldığından elektrotun kontaminasyonu en aza indirilir.
Dış referans hücresi "gümüş içermeyen" bir dolgu solüsyonu kullandığından, bağlantının tıkanma olasılığı da çift bağlantı elektrotu ile azaltılır.
Gümüş olmadığı için birleşme yerini tıkayacak çökelti oluşmaz.
| Maksimum Basınç | : | 3 bar geri basınç ile |
| Bağlantı | : | BNC |
| Menzil | : | pH: 0 ila 14 |
| Gövde Malzemesi | : | bardak |
| Kablo | : | koaksiyel; 1 m (3,3') |
| Açıklama | : | yeniden doldurulabilir, kombinasyon pH elektrodu w/yan kol yapısı ve hızlı akış hızı |
| Referans | : | çift, Ag/AgCl |
| Bağlantı / Akış Hızı | : | seramik, çift / 30-40 µL/h |
| Elektrolit | : | KCl 3.5M |
| Önerilen Çalışma Sıcaklığı | : | 0 ila 100°C (32 ila 212°F) — HT |
| İpucu / Şekil | : | küresel (çap: 9,5 mm) |
| Sıcaklık sensörü | : | numara |
| amplifikatör | : | numara |
| Tavsiye edilen kullanım | : | uzaktan doldurma ile sürekli izleme |
